Reparo monitor LG Flatron W2243SV com placa inverter universal SQB 422 V 1.2

Session.

Tenho esse monitor há alguns anos e ele estava encostado num canto por um grave defeito que deu no inverter, destruindo parte das trilhas e tornando a recuperação um pesadelo. É meu segundo monitor LG de mesmo modelo, e tenho muito apreço por ele e pela qualidade da imagem, mesmo se tratando de uma tela antiga e com geração de vídeo somente VGA.

Como já havia estudado, existem algumas placas universais na China que salvam esses monitores com uma simples adaptação, por um valor muito interessante. Essa placa é a SQB 422 V 1.2 e não existem muitas informações sobre ela por aí. Por isso, fiz uma grande pesquisa e consegui algumas rasas informações sobre ela:

  • Entrada de tensão de alimentação entre 12V e 15V (máximo)
  • Em meus testes de bancada, consumiu cerca de 2,3A com as lâmpadas no brilho máximo
  • É possível usar jumper nas saídas para ligar telas com menos lâmpadas
  • Possui boa montagem, simples, com transformadores independentes
  • A aparência pode variar de acordo com a sua compra, mas a placa é a mesma

Claro que eu havia me esquecido que a tensão de trabalho do driver original é 22V e comprei essa placa sem pensar. Ah, mas você pode regular os 22V da fonte original; claro, eu tentei fazer isso e gerei muito calor, a perda é grande. A solução mais fácil foi instalar uma fonte adicional de 12V internamente para alimentar a placa, deixando os 22V originais somente como referência* para a placa de sinal. Por isso, quando você for comprar uma dessas placas inversoras CCFL universais, atente-se a esse detalhe da alimentação para poder usar a fonte original do monitor.

* a placa de sinal recebe 5V e 22V da fonte original. Se você ligar o monitor somente com os 5V, a placa até aciona normalmente, mas, ao desligar e ligar novamente, costuma acontecer de gerar erro na leitura dos 22V e o LED acender e piscar a cada 3, 4 segundos

Conectando os fios


A placa vem com quatro fios: preto GND, vermelho + 12V ~ 15V e dois amarelos. O fio amarelo ao lado do fio vermelho é conectado ao EN (enable) da placa de sinal e faz o acionamento do driver para acender as lâmpadas, enquanto que o fio amarelo ao lado do fio preto é quem faz o controle de brilho. A única 'queixa' foi que não consegui aproveitar o controle de brilho (dimmer) porque a placa de sinal desse monitor provavelmente possui alguma peculiaridade, dessa forma, não funcionou e eu mantive a configuração como está - sem o controle, as lâmpadas permanecem com brilho total. Assim, ao tentar controlar o brilho digital pelo menu, nada acontece. Demais funcionalidades que não usam o backlight seguiram funcionando, claro - contraste, cor etc.

No mais, não tem mistério nessa adaptação e eu salvei um ótimo monitor para usar como primário - tenho outro de 19" que será usado como secundário.

Antes de qualquer coisa, tenha muito cuidado ao realizar qualquer tipo de reparo, modificação, ajuste ou intervenção em equipamentos elétricos ou eletrônicos. Primeiramente, pela sua segurança. Não me responsabilizo por quaisquer prejuízos que você possa causar ao equipamento, a você e/ou a terceiros. Faça por sua própria conta e risco.

Resolução máxima do monitor

Visão geral SQB 422 V 1.2

Parte inferior da SQB 422 V 1.2

Driver original com trilhas destruídas

Detalhe da fiação SQB 422 V 1.2

Primeiros testes

Placa de sinal do LG W2243S

Lâmpadas acesas após anos!

Fonte adaptada para o inverter

Fechado o monitor

Sim, troquei o LED original vermelho por este!

Detalhe do LED verde

Software gratuito para criar esquemas elétricos e desenhar placas de circuito impresso

Não é sempre, mas às vezes me perguntam qual programa eu uso para 'desenhar' os esquemas elétricos dos projetos que publico aqui. Já faz tempo que uso o ExpressPCB Classic 7.9.0 (Classic) e além de gratuito, é muito leve e intuitivo. É dividido em dois 'módulos', vamos dizer assim: o ExpressSCH (para gerar esquemas elétricos) e o ExpressPCB (que permite a criação do layout da placa de forma fácil e rápida)  e ambos são instalados quando você roda o setup.

ExpressSCH






ExpressPCB





O download da minha versão (Classic, 7.9.0) pode ser encontrado aqui e não possui mais atualizações disponíveis. Embora não possua tantos recursos como outros similares - e pagos, claro! - para pequenos e médios projetos, ele vai atender muito bem. É possível criar alguns componentes que não existem no catálogo, e isso facilita muito!

Você pode optar por baixar a versão Plus também, o site exige um e-mail para liberar o link. Para manter esse software 'disponível' e evitar que se perca com o tempo - e com possíveis novas políticas do desenvolvedor - optei por manter ambos os instaladores no diyPowered Drive, nas versões 7.9.0 para o Classic e 3.2.0.0 para o Plus.

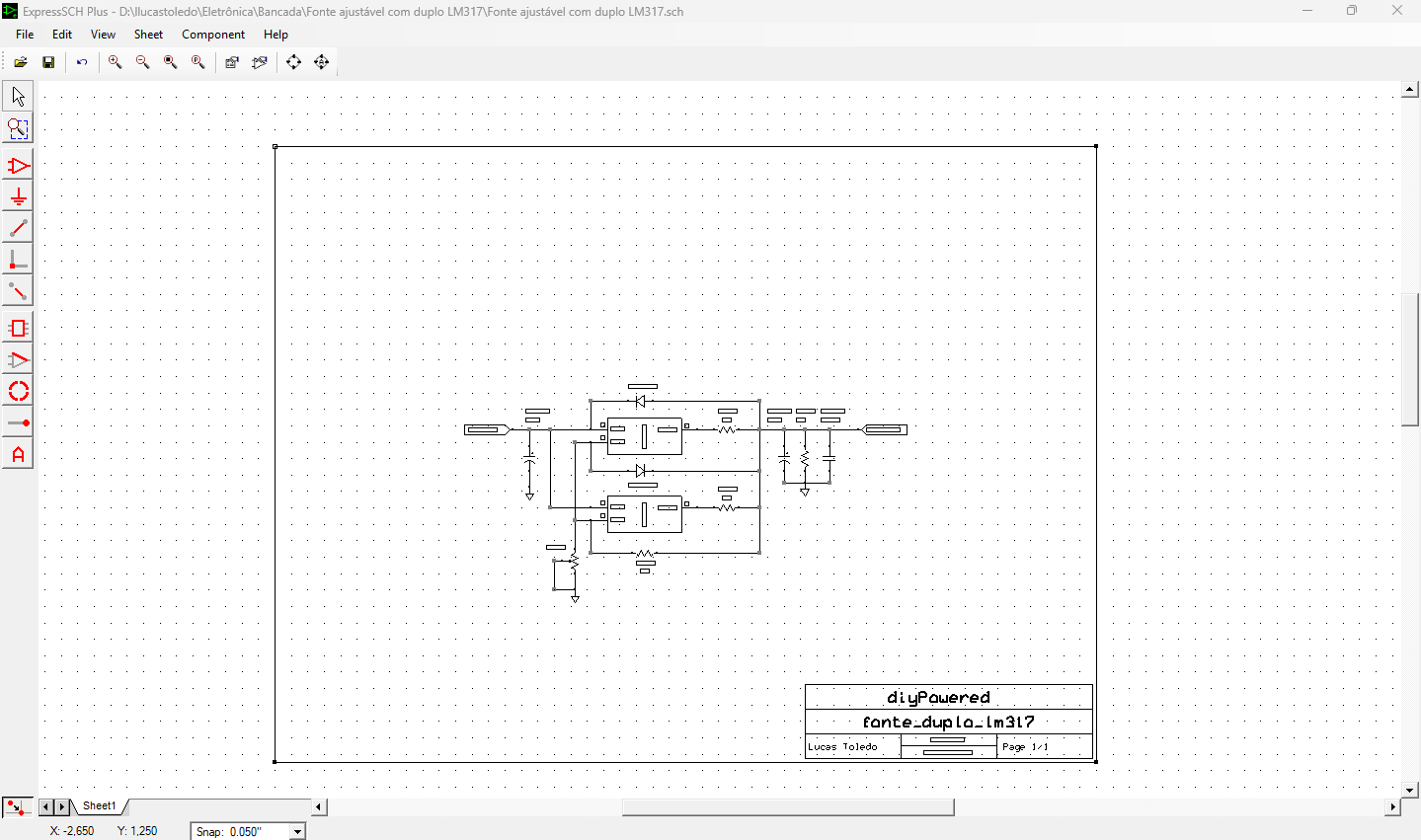

ExpressSCH Plus





ExpressPCB Plus


Melhorias possíveis num relógio digital de mesa da China

Session.

Adoro esse relógio, desde que vi pela primeira vez no Mercado Livre. Eis que, há duas semanas, encontrei alguns modelos na loja All Mini, no Shopping Barra Sul. Tinha somente preto ou azul, na ocasião. É um relógio bem legal, possui um display grande de fácil leitura com amostragem 12/24h, alarme, data, temperatura ambiente e display iluminado com função 'sensor', que mantém uma iluminação bem fraquinha caso o local esteja escuro, sendo possível desabilitar essa função. Também é possível acionar o backlight no modo de brilho total pressionando a tecla SNOOZE por uma vez, o que mantém o display aceso por alguns segundos.

Aqui vão alguns pontos que me levaram a fazer algumas modificações nele:

  • Brilho do display no escuro

    Ele possui um sensor de luminosidade e permite que o display fique iluminado automaticamente, bem fraquinho, para visualizar as horas no escuro. Só que fica muito claro ainda, me incomodou um pouco nas primeiras noites

  • Duração das pilhas

    Utilizando 3 pilhas AAA com a função de iluminação automática ativo, as pilhas duraram 2 semanas corridas. Mesmo com pilhas alcalinas, essa duração não deve ultrapassar 3 semanas, tornando o custo de manutenção desagradável

Partindo desses dois 'problemas', duas soluções: reduzir o brilho do display e alimentar o relógio com fonte externa, mantendo as pilhas apenas como backup, para não perder as horas na falta de energia elétrica.

Reduzindo o brilho do display


Quem tem experiência em reparos, sabe que essas placas da China possuem trilhas muito frágeis, tornando algumas manutenções mais demoradas para que não sejam causados danos a elas. Logo de cara, descartei a possibilidade de alterar o circuito que controla o backlight via sensor porque (1) é todo em SMD e (2) possui um ajuste pré-definido que está no limite do menor brilho possível, dentro daquela configuração. A solução foi mais simplória do que qualquer outra: adicionar uma barreira física semitransparente entre os LEDs e o fundo do display. Pronto, resolvido!


Visão do painel traseiro

Furo do sensor de luz



Parte superior da placa dos LEDs

Placa principal do relógio

Vista da placa dos LEDs

Barreira física semitransparente



Adicionando alimentação externa


Para resolver o segundo 'problema', da duração das pilhas, optei por um circuito simples e sem muita enrolação: entrada a partir de qualquer fonte de alimentação a partir dos 7V - exigência para a correta operação do regulador 7805. A tensão máxima de entrada recomendável é em torno dos 15V, para evitar grandes perdas de energia e aquecimento desnecessário do regulador.

Fiz um furo estratégico para que fosse possível instalar um conector P4 para a fonte externa, adicionei um diodo entre a alimentação das pilhas e a fonte para mantê-las como backup somente e pronto. Não tem muito mistério essa modificação, com exceção de dois detalhes:

  • O diodo para essa aplicação precisa ser Schottky, obrigatoriamente, para compensar a queda de tensão nos 3V das pilhas - senão o relógio pira e não funciona - e isso vale para outras aplicações onde você precisa de rápida ação com a menor queda possível

  • A terceira pilha - que consolida os 4,5V que alimenta o backlight do display e o buzzer - foi retirada do circuito para que, na falta de energia elétrica, o display não acenda, evitando o desgaste prematuro das pilhas (com 3V o alarme soa, mas com bips bem baixos)
Na saída do regulador 7805 existem dois resistores que 'fazem as vezes' das alimentações de 3V e 4,5V com um resistor de 1k usado como carga na saída dos 3V, para estabilizar o funcionamento do conjunto, dada a baixíssima corrente de consumo do relógio em espera.

No mais, é só um daqueles mods que a gente faz porque gosta de ver as coisas melhores, mais eficientes e funcionais. Abaixo, o esquema de como ficaram as conexões internas:

Esquema elétrico da fonte interna e conexões

E claro que não poderiam faltar fotos dessa empreitada, que a gente aprecia bastante em registrar por aqui.

Legal, né?

Fixação do P4

Furação para conector P4

Regulador da fonte interna

Isolação da montagem

Eliminação da terceira pilha

Fixação interna

Detalhe do P4

Pronto!
